MVE液氮罐230系列罐体+参数表
时间:2019-07-25 16:58来源: 作者:ydgmve2020yyx 点击:
次
dot雷竞技官网最新版本一键获取
的Dura-Cylinder杜瓦瓶液氮罐主要是为高效液氮补给和高效用气而设计，杜瓦瓶的液态储存保存时间更长，静态挥发率更低，有效利用率更高。很多液氮补给场合都通用dot雷竞技官网最新版本一键获取
的230LP型号
dot雷竞技官网最新版本一键获取
的Dura-Cylinder杜瓦瓶液氮罐主要是为高效液氮补给和高效用气而设计，杜瓦瓶的液态储存保存时间更长，静态挥发率更低，有效利用率更高。很多液氮补给场合都通用dot雷竞技官网最新版本一键获取
的230LP型号液氮补给液氮罐。dot雷竞技官网最新版本一键获取
液氮罐其超群的绝热结构，使得一段时间内产品损耗极少或者没有损耗。例如：在高效用气方面，一个180MP杜瓦瓶的容量相当于18个压力为2400psig的高压气瓶
一 产品优点：
1液氮罐杜瓦瓶主要由罐体，监控装置，安全装置，压力平衡回路，阀门及其他配件所组成，其主要的控制阀组及接头安装在罐体的顶部，主要是便于操作，并可连接各种标准尺寸的软管。
2液氮罐主体结构的罐体内外胆主要由奥氏体不锈钢制造，内部高真空绝热保温应用绝缘物料，并经过真空处理，使真空层与热力绝缘,真空层厚度25mm，经久耐用。
3组合式压力控制调节，超低汽化损失。LCCM组合式调压阀，是经过校准过的；专门为dot雷竞技官网最新版本一键获取 而独特设计的；集增压及经济回流与一体的；可读的，机械式的可调结构。dot雷竞技官网最新版本一键获取 调压阀，调节帽下可直接读出增压回路的压力。
4dot雷竞技官网最新版本一键获取 杜瓦瓶液氮罐都为您配置两种便捷推车，可以方便移动及搬运罐体。
5dot雷竞技官网最新版本一键获取 独特的可以重复使用的真空抽口，便于维护。
6标配的dot雷竞技官网最新版本一键获取 液位计，便于了解罐内液氮液位，便于冲装液氮及使用。并可以360 °转动。
二 技术参数：
* 在安全阀设定压力下的充装重量/Fill weight is based on relief valve setting pressure
三 功能配置
1、气相阀—可直接输出气体使用
2、液相阀—充装或输出液体
3、调压器/增压器—控制（接通/断开）压力控制调节器
4、排气阀—释放罐内压力
5、安全阀—超压泄压
6、压力表、安全阀、爆破片
7、增压阀—开启罐内增压
9、液位表&保护罩—焊接绝热气瓶中液体寸量
四 dot雷竞技官网最新版本一键获取 杜瓦瓶的使用方法
A、使用气体
1 将需气管道接驳至气体使用阀的接头上，上紧接头时必须使用两把扳手，防止拧松接头，造成接头松动漏气。
2 打开杜瓦瓶增压阀，让杜瓦瓶处于自动调压状态。
3 打开气体使用阀开始供气给用气设备。
4 如长时间不使用，将气体使用阀和增压阀关闭，以免造成浪费。
5 用完后，关闭杜瓦瓶上所有阀门，防止空气及其杂质进入杜瓦瓶，造成污染。
6 拆除接驳至气体使用阀上的管道，松开管道时，必须确保管道内气体已排空，并且使用两把扳手防止拧松接头，造成接头松动漏气。
B、液体使用
1 将取液管道接驳至液体阀的接头上，上紧接头时必须使用两把扳手，防止拧松接头，造成接头松动漏气。
2 打开杜瓦瓶增压阀，让杜瓦瓶处于自动调压状态，但使用低压罐或取液氮作冷冻的用户，可根据提取液氮的速度开关增压阀，选择合适的压力，但一般压力不宜超过0.2Mpa。
3 缓慢开始液体阀，开始取液体。
4 如不使用，将液体阀和增压阀关闭，以免造成浪费。
5 用完后，关闭杜瓦瓶上所有阀门，防止空气及其杂质进入杜瓦瓶，造成污染。
6 拆除接驳至液体阀上的管道，松开管道时，必须确保管道内气体已排空，并且使用两把扳手防止拧松接头，造成接头接头漏气。
五 贮存及使用安全要点
1贮存及使用场所必须保持足够通风，以防止氮气和氩气泄漏或排放，造成缺氧窒息；防止氧气泄漏或排放，形成富氧，易造成周围物质起火。
-贮存及使用场所必须远离火源，热源及腐蚀性物质。
2使用液体时，必须配戴皮手套或隔热手套操作低温部件，并保持干爽，防止冻伤手部皮肤。
3从杜瓦瓶取液氮作冷冻时，必须配戴脸罩，以防止液氮飞测冻伤脸部皮肤及眼睛。
4使用在氧气的管道，接头和密封材料等部件，严禁带油脂，并且能与氧气相容。
5如果有任何疑问，请与我公司联系
一 产品优点：
1液氮罐杜瓦瓶主要由罐体，监控装置，安全装置，压力平衡回路，阀门及其他配件所组成，其主要的控制阀组及接头安装在罐体的顶部，主要是便于操作，并可连接各种标准尺寸的软管。
2液氮罐主体结构的罐体内外胆主要由奥氏体不锈钢制造，内部高真空绝热保温应用绝缘物料，并经过真空处理，使真空层与热力绝缘,真空层厚度25mm，经久耐用。
3组合式压力控制调节，超低汽化损失。LCCM组合式调压阀，是经过校准过的；专门为dot雷竞技官网最新版本一键获取 而独特设计的；集增压及经济回流与一体的；可读的，机械式的可调结构。dot雷竞技官网最新版本一键获取 调压阀，调节帽下可直接读出增压回路的压力。
4dot雷竞技官网最新版本一键获取 杜瓦瓶液氮罐都为您配置两种便捷推车，可以方便移动及搬运罐体。
5dot雷竞技官网最新版本一键获取 独特的可以重复使用的真空抽口，便于维护。
6标配的dot雷竞技官网最新版本一键获取 液位计，便于了解罐内液氮液位，便于冲装液氮及使用。并可以360 °转动。
二 技术参数：
| 产品型号/Model | DC230LP | DC230MP | DC230HP |
| 容量/Capacity | |||
| 几何容积/Gross (升/L) | 240 | 240 | 240 |
| 净容积/Net (升/L) | 230 | 230 | 230 |
| 外型尺寸/Size | |||
| 外筒直径/Outer Shell Diameter (厘米/cm) | 60.6 | 60.6 | 60.6 |
| 底板尺寸/Square Base size(厘米/cm) | 63 | 63 | 63 |
| 高度/Height(厘米/cm) | 160 | 160 | 160 |
| 技术参数/Technical Parameter | |||
|
安全阀设定压力(兆帕/PSI) Relief Valve Setting(MPa/PSI) |
0.15/22 | 1.58/230 | 2.41/350 |
|
爆破片设定压力(兆帕/PSI) Secondary Relief Valve Setting(MPa/PSI) |
1.38/200 | 2.76/400 | 4.13/600 |
|
调压阀设定压力(MPa/PSI) Regulator setting pressure(MPa/PSI) |
0.12/18 | 0.86/125 | 2.07/300 |
| 空瓶重量/Empty Weigh(公斤/kg) | 145 | 168 | 185 |
| 充装重量/Full Filling Weight(公斤/kg) * | |||
| 液氧/LO2 | 258 | 229 | 223 |
| 液氮/LN2 | 182 | 163 | 156 |
| 液氩/LAr | 318 | 275 | 270 |
| 液态二氧化碳/LCO2 | / | / | 239 |
| 标况下气体体积/Standard Gas Volume(Nm3) | |||
| 氧气/O2 | / | 164 | 156 |
| 氮气/N2 | / | 132 | 124 |
| 氩气/Ar | / | 160 | 151 |
| 二氧化碳/CO2 | / | / | 121 |
| 日蒸发率(液氮)/NER(LN2) | 1.5% | 1.8% | 1.8% |
| 气流量/Gas Flow Rate ( Nm3/hr) | |||
| 氧、氮、氩（O2、N2、Ar） | / | 10.5 | 10.5 |
| 二氧化碳(CO2) | / | 2.9 | 2.9 |

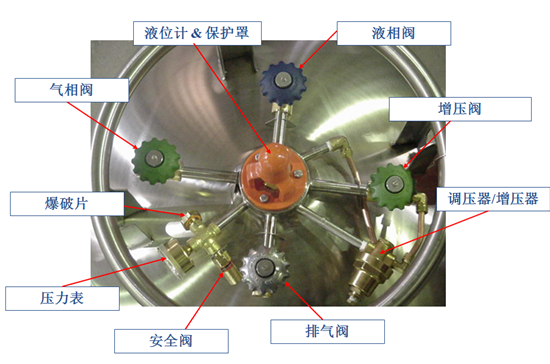

三 功能配置
1、气相阀—可直接输出气体使用
2、液相阀—充装或输出液体
3、调压器/增压器—控制（接通/断开）压力控制调节器
4、排气阀—释放罐内压力
5、安全阀—超压泄压
6、压力表、安全阀、爆破片
7、增压阀—开启罐内增压
9、液位表&保护罩—焊接绝热气瓶中液体寸量
四 dot雷竞技官网最新版本一键获取 杜瓦瓶的使用方法
A、使用气体
1 将需气管道接驳至气体使用阀的接头上，上紧接头时必须使用两把扳手，防止拧松接头，造成接头松动漏气。
2 打开杜瓦瓶增压阀，让杜瓦瓶处于自动调压状态。
3 打开气体使用阀开始供气给用气设备。
4 如长时间不使用，将气体使用阀和增压阀关闭，以免造成浪费。
5 用完后，关闭杜瓦瓶上所有阀门，防止空气及其杂质进入杜瓦瓶，造成污染。
6 拆除接驳至气体使用阀上的管道，松开管道时，必须确保管道内气体已排空，并且使用两把扳手防止拧松接头，造成接头松动漏气。
B、液体使用
1 将取液管道接驳至液体阀的接头上，上紧接头时必须使用两把扳手，防止拧松接头，造成接头松动漏气。
2 打开杜瓦瓶增压阀，让杜瓦瓶处于自动调压状态，但使用低压罐或取液氮作冷冻的用户，可根据提取液氮的速度开关增压阀，选择合适的压力，但一般压力不宜超过0.2Mpa。
3 缓慢开始液体阀，开始取液体。
4 如不使用，将液体阀和增压阀关闭，以免造成浪费。
5 用完后，关闭杜瓦瓶上所有阀门，防止空气及其杂质进入杜瓦瓶，造成污染。
6 拆除接驳至液体阀上的管道，松开管道时，必须确保管道内气体已排空，并且使用两把扳手防止拧松接头，造成接头接头漏气。
五 贮存及使用安全要点
1贮存及使用场所必须保持足够通风，以防止氮气和氩气泄漏或排放，造成缺氧窒息；防止氧气泄漏或排放，形成富氧，易造成周围物质起火。
-贮存及使用场所必须远离火源，热源及腐蚀性物质。
2使用液体时，必须配戴皮手套或隔热手套操作低温部件，并保持干爽，防止冻伤手部皮肤。
3从杜瓦瓶取液氮作冷冻时，必须配戴脸罩，以防止液氮飞测冻伤脸部皮肤及眼睛。
4使用在氧气的管道，接头和密封材料等部件，严禁带油脂，并且能与氧气相容。
5如果有任何疑问，请与我公司联系
