MC450HPdot雷竞技官网最新版本一键获取
杜瓦瓶液氮罐
气瓶型号:DPL700-450-1.38I
dot雷竞技官网最新版本一键获取
的Dura-Cylinder杜瓦瓶液氮罐主要是为高效液氮补给和高效用气而设计，使用液体储存，而高效供气的使用方式，在激光切割和分析仪器领域得到广泛的应用。200升，450升的dot雷竞技官网最新版本一键获取
杜瓦瓶罐体的内部汽化管路在这种使用环境下得到了有效的利用。组合式压力调节器的罐内压力调节系统和内部汽化盘管，可以使气体输出最大达到15.1立方米每小时并保持稳定。而且dot雷竞技官网最新版本一键获取
杜瓦瓶使用液态储存，保存时间更长，静态挥发率更低，有效利用率更高。其超群的绝热结构，使得一段时间内产品损耗极少或者没有损耗。
一 产品优点：
1液氮杜瓦瓶主要由罐体，监控装置，安全装置，压力平衡回路，阀门及其他配件所组成，其主要的控制阀组及接头安装在罐体的顶部，主要是便于操作，并可链接各种标准尺寸的软管。
2主体结构的罐体内外胆主要由奥氏体不锈钢制造，内部高真空绝热保温应用绝缘物料，并经过真空处理，使真空层与热力绝缘,真空层厚度25mm，经久耐用。
3组合式压力控制调节，超低汽化损失。LCCM组合式调压阀，是经过校准过的；专门为dot雷竞技官网最新版本一键获取
而独特设计的；集增压及经济回流与一体的；可读的，机械式的可调结构。dot雷竞技官网最新版本一键获取
调压阀，调节帽下可直接读出增压回路的压力。
4dot雷竞技官网最新版本一键获取
450杜瓦瓶液氮罐是框架式结构，便于叉车搬运和固定，也可以最大限度的起到对瓶体的保护作用。
5dot雷竞技官网最新版本一键获取
450杜瓦瓶使用差压式液位计，监控精度高。
MC450HPdot雷竞技官网最新版本一键获取
杜瓦瓶液氮罐
二 技术参数：
|
型号/ Model |
单位Unit |
MC390MP MCR |
MC390HP MCR |
MC450MP MCR |
MC450HP MCR |
|
尺寸/ Dimensions |
|
瓶体直径/Cylinder Diameter |
厘米/cm |
75 |
75 |
75 |
75 |
|
瓶体高度/Cylinder Height |
厘米/cm |
141 |
141 |
156 |
156 |
|
框架长度/Base Length |
厘米/cm |
86 |
86 |
86 |
86 |
|
框架宽度/Base Width |
厘米/cm |
86 |
86 |
86 |
86 |
|
框架高度/Base Height |
厘米/cm |
200 |
200 |
200 |
200 |
|
瓶体空重/Empty Weigt |
公斤/kg |
197 |
242 |
216 |
266 |
|
框架重/Frame Weight |
公斤/kg |
164 |
164 |
164 |
164 |
|
充装液体重量/ (N2) |
公斤/kg |
272 |
256 |
314 |
294 |
|
(O2) |
公斤/kg |
387 |
366 |
445 |
420 |
|
(Ar) |
公斤/kg |
470 |
445 |
539 |
511 |
|
(CO2) |
公斤/kg |
/ |
392 |
/ |
452 |
|
(N2O) |
公斤/kg |
/ |
372 |
/ |
427 |
|
技术指标 / Technical Specifications |
|
|
|
|
安全阀设定压力 |
Psig/MPa |
230/1.58 |
350/2.41 |
230/1.58 |
350/2.41 |
|
Relief Valve Setting |
|
|
|
|
|
|
日蒸发率(%每天） |
N2 |
1.84% |
1.84% |
1.80% |
1.80% |
|
O2 Ar |
1.50% |
1.50% |
1.40% |
1.40% |
|
NER(per day %) |
|
|
|
|
CO2 |
|
0.60% |
|
0.50% |
|
几何容积/Gross capacity |
升/Liter |
390 |
390 |
450 |
450 |
|
净容积/Net Capacity |
升/Liter |
371 |
371 |
428 |
428 |
|
标况下气体体积 / Standard Volume |
|
|
|
|
|
氮/N2 |
Nm3 |
218 |
391 |
252 |
233 |
|
氧/O2 |
Nm3 |
262 |
253 |
302 |
292 |
|
氩/Ar |
Nm3 |
251 |
246 |
289 |
284 |
|
二氧化碳/CO2 |
Nm3 |
|
197 |
|
227 |
|
气流 / Gas Flow |
|
|
|
|
|
|
N2,O2,Ar |
Nm3/hr |
15.1 |
15.1 |
15.1 |
15.1 |
|
CO2 |
Nm3/hr |
|
5.1 |
|
5.1 |
* 在安全阀设定压力下的充装重量/Fill weight is based on relief valve setting pressure
MC450HPdot雷竞技官网最新版本一键获取
杜瓦瓶液氮罐

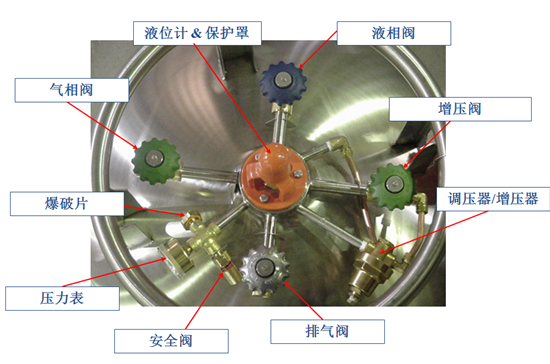

三 功能配置
1、气相阀—可直接输出气体使用
2、液相阀—充装或输出液体
3、调压器/增压器—控制（接通/断开）压力控制调节器
4、排气阀—释放罐内压力
5、安全阀—超压泄压
6、压力表、安全阀、爆破片
7、增压阀—开启罐内增压
9、液位表&保护罩—焊接绝热气瓶中液体寸量
四 dot雷竞技官网最新版本一键获取
杜瓦瓶的使用方法
A、使用气体
1 将需气管道接驳至气体使用阀的接头上，上紧接头时必须使用两把扳手，防止拧松接头，造成接头松动漏气。
2 打开杜瓦瓶增压阀，让杜瓦瓶处于自动调压状态。
3 打开气体使用阀开始供气给用气设备。
4 如长时间不使用，将气体使用阀和增压阀关闭，以免造成浪费。
5 用完后，关闭杜瓦瓶上所有阀门，防止空气及其杂质进入杜瓦瓶，造成污染。
6 拆除接驳至气体使用阀上的管道，松开管道时，必须确保管道内气体已排空，并且使用两把扳手防止拧松接头，造成接头松动漏气。
B、液体使用
1 将取液管道接驳至液体阀的接头上，上紧接头时必须使用两把扳手，防止拧松接头，造成接头松动漏气。
2 打开杜瓦瓶增压阀，让杜瓦瓶处于自动调压状态，但使用低压罐或取液氮作冷冻的用户，可根据提取液氮的速度开关增压阀，选择合适的压力，但一般压力不宜超过0.2Mpa。
3 缓慢开始液体阀，开始取液体。
4 如不使用，将液体阀和增压阀关闭，以免造成浪费。
5 用完后，关闭杜瓦瓶上所有阀门，防止空气及其杂质进入杜瓦瓶，造成污染。
6 拆除接驳至液体阀上的管道，松开管道时，必须确保管道内气体已排空，并且使用两把扳手防止拧松接头，造成接头接头漏气。
五 贮存及使用安全要点
1贮存及使用场所必须保持足够通风，以防止氮气和氩气泄漏或排放，造成缺氧窒息；防止氧气泄漏或排放，形成富氧，易造成周围物质起火。
-贮存及使用场所必须远离火源，热源及腐蚀性物质。
2使用液体时，必须配戴皮手套或隔热手套操作低温部件，并保持干爽，防止冻伤手部皮肤。
3从杜瓦瓶取液氮作冷冻时，必须配戴脸罩，以防止液氮飞测冻伤脸部皮肤及眼睛。
4使用在氧气的管道，接头和密封材料等部件，严禁带油脂，并且能与氧气相容。
5如果有任何疑问，请与我公司联系
------------------------------------------------------------------------------------------------------------------------------------------
